Pintatermopari: ei-{0}}invasiivinen tarkkuus kiinteän pinnan lämpötilan mittaukseen
Tuote on erikoistunut lämpötila-anturi, joka on suunniteltu yksinomaan kiinteiden pintojen valvontaan. Sen kompakti rakenne ja erinomainen tarttuvuus sieppaa lämpötilan muutokset nopeasti. Toisin kuin perinteiset termoparit, jotka vaativat sisäänviennin, Surface-termopari kiinnittyy suoraan esineisiin, mikä mahdollistaa -tuhottoman mittauksen vahingoittamatta testattua pintaa. Olipa kyseessä teollisuuslaitteiden huolto, muottien käsittely tai tieteellinen tutkimus, tuote tarjoaa luotettavaa suorituskykyä laajalla alueella (-200 astetta ~ 1200 astetta), joten se on tärkeä työkalu skenaarioissa, joissa pintalämpötilan seuranta on kriittistä. Sen kyky mukautua erilaisiin pintamuotoihin-tasaisesta kaarevaan parantaa entisestään sen monipuolisuutta erilaisissa sovelluksissa.
Monipuoliset pintalämpöparityypit jokaiseen pintaskenaarioon
Tuoteperhe on luokiteltu asennustavan ja rakenteen mukaan vastaamaan erilaisia pintamittaustarpeita. Alla on yksityiskohtainen erittely tärkeimmistä muunnelmista:
|
Tyyppi |
Rakenteelliset ominaisuudet |
Kiinnitysmenetelmä |
Sopiva pinnan muoto |
Lämpötila-alue ( aste ) |
Tarkkuusluokka |
Vastausnopeus |
Tyypilliset sovellukset |
|

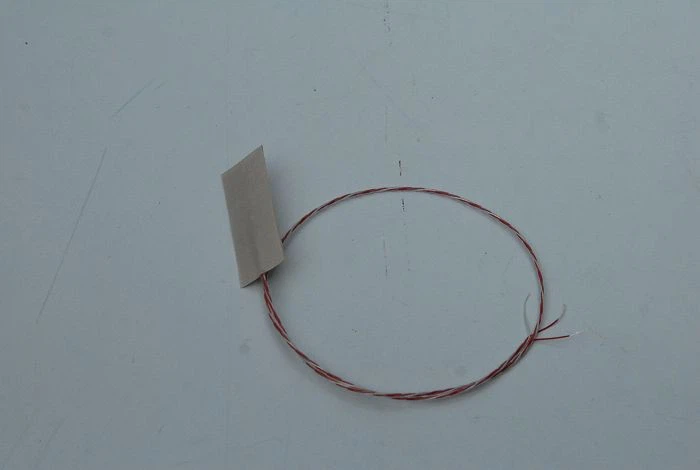

Patch{0}}tyyppinen pintalämpöpari |
Ultra-ohut (0,1–0,5 mm), kevyt |
Korkean lämpötilan{0}}liima |
Sileät tasaiset metalli-/ei-{0}}metallipinnat |
-200~300 |
Luokka Ⅰ/Ⅱ |
Ultra{0}}nopea (millisekuntia) |
Piirilastut, ruiskuvalumuottien ontelot, ohuet metallilevyt |
|
Panssaroitu pintalämpöpari |
Joustava panssaroitu putki, litteä anturi |
Sitoutuminen/magneettinen adsorptio/tarttuminen |
Monimutkaiset kaarevat pinnat, putken ulkoseinät |
-200~800 |
Luokka Ⅰ/Ⅱ |
Nopea (sekuntia) |
Moottorikotelot, lämmönvaihdinputket, turbiinien siivet |
|
Magneettisen pinnan lämpöpari |
Sisäänrakennettu-korkean lämpötilan-magneetti, tukeva |
Magneettinen adsorptio |
Ferromagneettiset metallipinnat (teräs, valurauta) |
-200~500 |
Luokka Ⅱ |
Keskitaso (useita sekunteja) |
Laitetarkastukset, laakeripesät, kattilan ulkoseinät |
|
Pultti-tyyppinen pintalämpöpari |
Kierteitetty anturi |
Kierrekiinnitys |
Kovat metallipinnat, lämmityslevyt, sylinterilohkot |
-40~1200 |
Luokka Ⅰ/Ⅱ |
Keskitaso (useita sekunteja) |
Moottorilohkot, teollisuusuunien seinät, lämpökäsittelytyökalut |
Ensiluokkaiset materiaalit ja pintatermoparin luotettava tarkkuus
Jokainen tuote on valmistettu korkealaatuisista{0}}materiaaleista tarttuvuuden ja kestävyyden varmistamiseksi. Sen lämpöelektrodit vaihtelevat tyypeittäin: kustannus-tehokas K--tyyppi (NiCr-NiSi) ja E--tyyppi (NiCr-CuNi) keski-matalissa lämpötiloissa ja korkea-tarkkuus S{{9}h1}korkealle pintalämpötilalle (0{Pt) seuranta (0-1200 astetta).
Eristys- ja suojamateriaalit räätälöidään kullekin versiolle: polyimidikalvo patch--tyypeille (kestää 200-300 astetta), 304/316 ruostumattomasta teräksestä valmistetut panssaroidut putket panssaroituun -tyyppiin (kulumisen ja korroosion-kestävä) ja korkean-kestomagneetin{8}-tyyppisiin kestomagneeteihin. Kiinnitysapuvälineet, kuten korkean lämpötilan{10}}liimat ja kierreliittimet, varmistavat tiukan kosketuksen testattuun pintaan.
Kansallisten standardien mukaisesti Pintatermopari tarjoaa luokan Ⅰ ja Ⅱ tarkkuuden, ja virheet riippuvat sovitustiiveydestä:
|
Indeksinumero |
Tarkkuusluokka |
Lämpötila-alue ( aste ) |
Sallittu virhe |
|
K-tyyppi |
Luokka Ⅰ |
-40~1100 |
±1,5 astetta tai ±0,4 % t |
|
Luokka Ⅱ |
-40~1100 |
±2,5 astetta tai ±0,75 % t |
|
|
E-tyyppi |
Luokka Ⅰ |
-40~800 |
±1,5 astetta tai ±0,4 % t |
|
Luokka Ⅱ |
-40~800 |
±2,5 astetta tai ±0,75 % t |
|
|
S-tyyppi |
Luokka Ⅰ |
0~1200 |
±1,0 astetta tai ±0,3 % t |
|
Luokka Ⅱ |
0~1200 |
±1,5 astetta tai ±0,5 % t |
Huomautus: t viittaa mitattuun lämpötila-arvoon. Tiukka tarttuvuus on ratkaisevan tärkeä{1}}aukot voivat lisätä virheitä. Teollisuuden laitteiden valvontaan, muottien käsittelyyn ja tieteellisiin kokeisiin luotettu tuote yhdistää mukavuuden ja tarkkuuden kaikkiin pintalämpötilan mittaustarpeisiin.
